Ano ang Talagang Ipinapakita sa Iyo ng Throw Out Bearing Diagram?

Mabilis na Sagot

What a Throw Out tindig Talagang Ipinapakita sa Iyo ng Diagram

Ang isang throw out bearing diagram — tinatawag ding release bearing diagram — ay naglalarawan ng eksaktong posisyon, landas ng paggalaw, at mekanikal na relasyon sa pagitan ng throw out bearing (TOB), ang clutch fork, ang mga daliri ng pressure plate, at ang transmission input shaft. Ang diagram ay ang pinakamabilis na paraan para maunawaan kung bakit kinokontrol ng solong bearing na ito ang buong clutch engagement at disengagement cycle. Kapag pinindot mo ang clutch pedal, ang throw out bearing ay dumudulas nang aksial sa kahabaan ng input shaft sleeve patungo sa pressure plate, itinutulak ang diaphragm spring na mga daliri, at naglalabas ng clamp load sa friction disc — lahat ay nasa loob ng isang linear na distansya ng paglalakbay na karaniwang mula sa 8 mm hanggang 18 mm depende sa application ng sasakyan.

Ang diagram ay nagpapakita rin ng isang bagay na hindi napapansin ng maraming technician: ang tindig ay dapat magpanatili ng isang tiyak bitawan ang bearing-to-finger clearance , karaniwang tinatawag na libreng paglalaro. Sa karamihan ng mga rear-wheel-drive na sasakyan na may mechanical linkage, ang puwang na ito ay 1 mm hanggang 3 mm . Sa mga hydraulic system, ito ay epektibong zero — ang tindig ay patuloy na sumasabay sa mga daliri (isang "constant-contact" o "self-adjusting" na disenyo). Ang pag-unawa sa diagram ay nangangahulugan ng pag-unawa kung aling uri ang ginagamit ng iyong sasakyan at kung paano nito binabago ang mga pamamaraan ng inspeksyon, pagsasaayos, at pagpapalit.

8–18 mm

Karaniwang paglalakbay ng ehe

1–3 mm

Libreng paglalaro (mechanical linkage)

0 mm

Libreng paglalaro (hydraulic / constant-contact)

~1,500 N

Peak release load (karaniwang pampasaherong sasakyan)

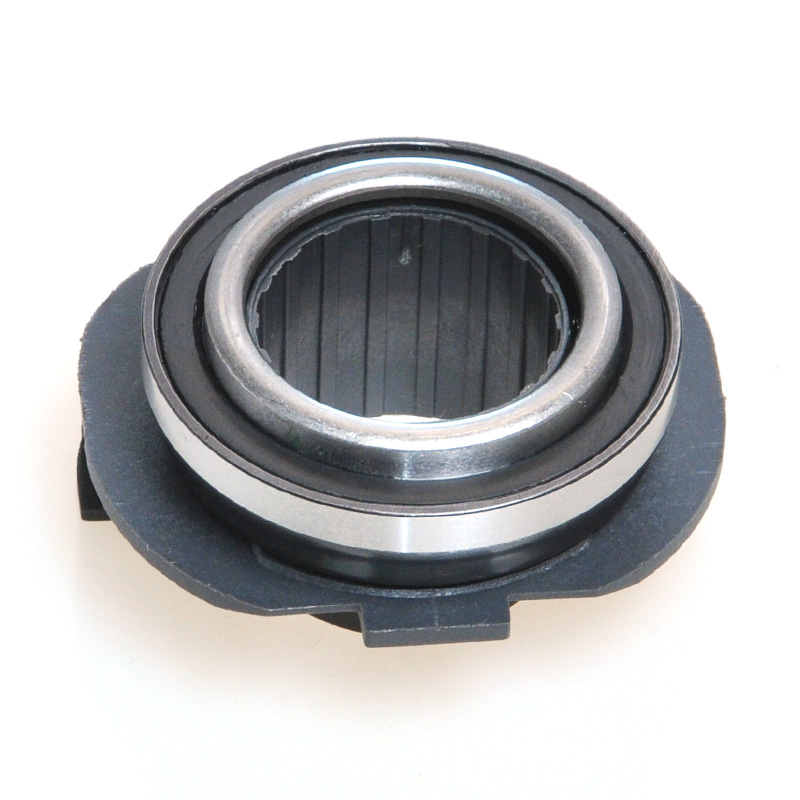

Kumpletong Anatomy ng Throw Out Bearing Assembly

Ang pagbabasa ng isang throw out bearing diagram nang tama ay nangangailangan ng pag-alam sa bawat may label na bahagi. Mapanlinlang na compact ang assembly — karamihan sa mga unit ay nagsusukat sa pagitan 45 mm at 120 mm sa labas ng diameter — ngunit ito ay gumaganap sa ilalim ng makabuluhang axial load sa mga bilis na maaaring lumampas sa 4,000 RPM sa clutch side sa panahon ng bahagyang mga kaganapan sa pakikipag-ugnayan.

Outer Race (Contact Face)

Ang flat o bahagyang contoured na mukha na kumakapit sa diaphragm spring na mga daliri ng pressure plate. Sa conventional bearings ang panlabas na lahi ay umiikot gamit ang mga daliri. Sa mga selyadong angular-contact na disenyo, umiikot ang buong bearing bilang isang unit. Ang contact surface ay case-hardened sa 58–62 HRC upang labanan ang martilyo load sa unang pakikipag-ugnayan.

Inner Race at Bore

Ang panloob na lahi ay press-fit o slip-fit papunta sa bearing hub o manggas. Ang bore tolerance ay kritikal: ang bore na masyadong maluwag ay nagiging sanhi ng pag-uuto ng bearing sa input shaft bearing retainer sleeve, na nagbubunga ng hindi regular na pattern ng pagsusuot na makikita sa post-failure analysis bilang isang crescent-shaped burnish sa manggas OD.

Ball o Roller Element Set

Karamihan sa mga throw out na ginagamit ng mga bearings deep-groove ball bearings dahil pinangangasiwaan nila ang pinagsamang axial at radial load. Ang ilang heavy-duty na application ng trak ay gumagamit ng angular-contact ball bearings na nakaayos nang magkasunod. Ang bilang ng mga bola ay karaniwang mula 7 hanggang 14, at ang kanilang diameter ay direktang tumutukoy sa dynamic na rating ng pagkarga (C) ng bearing.

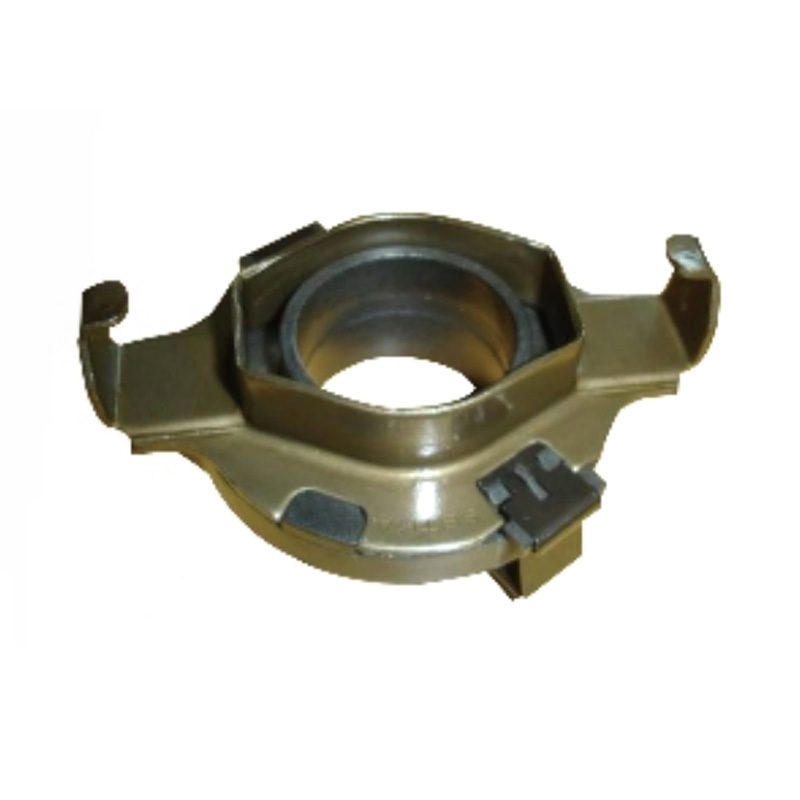

tindig Hub / Sleeve

Ang hub ay ang structural link sa pagitan ng bearing at clutch fork. Sa mga cable-pull system ang hub ay may retaining ears o groove na tumatanggap ng mga tip sa tinidor. Sa mga disenyo ng hydraulic concentric slave cylinder (CSC) ang hub ay isang mahalagang bahagi ng piston housing — ang bearing ay idinidikit o idiniin sa piston, at ang buong unit ay direktang naka-mount sa bell housing.

Pagpapanatili ng Clip / Spring Clip

Ang isang naselyohang steel clip ay nagpapanatili sa bearing sa hub sa panahon ng pag-install at pinipigilan itong mahulog mula sa tinidor sa panahon ng hindi nakatutok na pagmamaneho. Ang pagkabigo ng clip ay isang pangkaraniwang dahilan ng paglakad ng bearing off-axis, na gumagawa ng nakakagiling na ingay sa ilalim ng magaan na presyon ng pedal bago pa man lumitaw ang buong ingay sa pakikipag-ugnayan.

Clutch Fork (Release Fork / Yoke)

Habang ang tinidor ay isang hiwalay na bahagi, ang bawat throw out bearing diagram ay kasama ito dahil tinutukoy nito ang ratio ng lever na nagpapalakas ng puwersa ng pedal. Nag-iiba-iba ang fork pivot geometry — ang ilang fork pivot sa isang ball stud na sinulid sa bell housing, ang iba ay gumagamit ng pivot shaft. Karaniwan ang ratio sa pagitan ng pedal-rod side arm at ng bearing-push side arm 3:1 hanggang 5:1 , ibig sabihin ang dulo ng pedal ay gumagalaw nang tatlo hanggang limang beses na mas malayo kaysa sa paglalakbay ng tindig.

Paano Magbasa ng Throw Out Bearing Diagram Step by Step

Ang isang propesyonal na OEM-style na throw out bearing diagram ay gumagamit ng cross-sectional view (view ng seksyon) na hiwa kasama ang centerline axis ng transmission input shaft. Narito kung paano bigyang-kahulugan ang bawat layer ng pagguhit:

Hakbang 1

Tukuyin ang Axis of Rotation

Ang pahalang na centerline ay kumakatawan sa transmission input shaft. Ang lahat ay umiikot sa linyang ito sa normal na operasyon. Ang mismong throw out bearing ay concentric sa linyang ito — anumang eccentricity sa diagram ay nagpapahiwatig ng problema sa misalignment sa totoong assembly.

Hakbang 2

Hanapin ang Resting Position vs. Release Position

Karamihan sa mga diagram ay nagpapakita ng dalawang posisyon ng tindig gamit ang mga solidong linya para sa resting (clutch engaged, pedal up) at dashed o phantom lines para sa pinakawalan na posisyon (pedal pressed). Ang axial distance sa pagitan ng dalawang posisyon na ito ay ang release tindig paglalakbay , isang kritikal na detalye para sa fork geometry setup.

Hakbang 3

Basahin ang Dimensyon ng Clearance

Ang isang dimensyon na arrow sa pagitan ng contact face ng bearing at ng diaphragm spring finger tip ay nagpapakita ng libreng puwang sa paglalaro . Sa tradisyunal na mechanical linkage system, ang gap na ito ay itinakda sa panahon ng pag-install sa pamamagitan ng pagsasaayos ng haba ng cable o rod. Kumpirmahin ang spec laban sa manwal ng serbisyo ng sasakyan — halimbawa, ang isang 2005 Ford F-250 Super Duty na may 6.0L na diesel ay tumutukoy 22 mm pedal libreng paglalakbay , na isinasalin sa humigit-kumulang 2.5 mm sa tindig.

Hakbang 4

Suriin ang Fork Pivot Geometry

Ang fork pivot point ay karaniwang ipinapakita bilang isang bilog (ball stud) o isang tatsulok (fixed pivot). Sukatin ang dimensyon mula sa pivot center hanggang sa bearing contact point, at mula sa pivot center hanggang sa cable/rod attachment. Hatiin ang mas mahaba sa mas maikli para kumpirmahin ang fork mechanical advantage ratio. Ang pagbabago sa ratio na ito (tulad ng ginagawa ng ilang aftermarket performance fork) ay nagbabago sa pakiramdam ng pedal at kinakailangang puwersa ng pedal.

Hakbang 5

I-verify ang CSC vs. External Fork Layout

Kung ang diagram ay nagpapakita ng bearing na isinama sa isang hydraulic cylinder body na direktang nagbo-bolts sa bell housing face at pumapalibot sa input shaft, ito ay isang concentric slave cylinder (CSC) disenyo. Walang panlabas na tinidor. Ang tindig ay umuusad at umatras nang haydroliko. Ang maling pagbabasa nito bilang isang fork-actuated system ay humahantong sa pag-order ng maling kapalit na bearing hub.

Hakbang 6

Tandaan ang Pressure Plate Finger Profile

Ang mga modernong pressure plate ay gumagamit ng Belleville (diaphragm) spring na ang mga dulo ng daliri ay maaaring patag, may korona, o naka-cup. Dapat tumugma ang geometry ng mukha ng contact sa bearing. Ang isang flat-face bearing sa isang crowned-finger pressure plate ay gumagawa ng point loading, na nagpapabilis sa parehong bearing at finger wear at maaaring magdulot ng asymmetric release na nagreresulta sa clutch judder.

Mga Uri ng Throw Out Bearings at Ang Mga Pangunahing Pagkakaiba Nito

Ang throw out bearing na nakikita mo sa diagram ay ganap na nakasalalay sa clutch actuation system. Inihahambing ng talahanayan sa ibaba ang apat na pangunahing uri na ginagamit sa mga pampasaherong sasakyan, magaan na trak, at mabibigat na komersyal na sasakyan sa buong mundo.

Talahanayan 1 — Itapon ang Paghahambing ng Uri ng Bearing ayon sa Aktuasyon System
Uri	Actuation	Libreng Play	Karaniwang Aplikasyon	Kumplikado ng Pagpapalit
Mechanical Cable, Pull-Type	Kinukuha ng cable ang tinidor	1–3 mm sa tindig	Karamihan sa mga pampasaherong sasakyan ng FWD bago ang 2005	Mababa — nagda-slide sa hub
Linkage ng Mechanical Rod, Uri ng Push	Tinutulak ni Rod ang tinidor	1.5–3 mm sa tindig	Mga RWD truck, muscle car, vintage	Mababa — naa-access na may transmission in
Hydraulic External Slave Cylinder	Ang hydraulic cylinder ay nagtutulak ng tinidor	Awtomatikong pagsasaayos (malapit sa zero)	Katamtamang laki ng RWD, mga light truck pagkatapos ng 1995	Katamtaman - hiwalay na silindro ng alipin
Hydraulic Concentric Slave Cylinder (CSC)	Piston integral na may bearing	Zero (constant-contact)	Mga modernong FWD, dual-clutch, mga sports car	Mataas — nangangailangan ng pag-alis ng transmission

Katibayan ng Pagkabigo sa Pagbasa Bumalik sa Diagram

Ang bawat throw out bearing failure mode ay may natatanging lagda na direktang nagmamapa sa diagram geometry. Ang pag-unawa sa mga pattern na ito ay nakakatulong sa mga technician na mag-diagnose mula sa mga sintomas bago ito kumpirmahin ng disassembly.

Pattern ng Ingay

Humihirit o Huni sa Pedal Depression

Ang pagsirit na agad na nagsisimula habang ang pedal ay nagsisimulang gumalaw at nawawala kapag ang pedal ay ganap na nalulumbay ay karaniwang nagpapahiwatig na ang tindig ay nasamsam sa loob. Ang panlabas na lahi ay hindi na malayang umiikot gamit ang diaphragm spring na mga daliri, kaya ang metal-to-metal sliding ay gumagawa ng ingay. Sa diagram, tumutugma ito sa contact face na nawawalan ng kamag-anak na paggalaw sa pagitan nito at ng spring fingers — isang sitwasyon kung saan naka-lock ang bearing ngunit patuloy na umiikot ang mga daliri ng pressure plate sa bilis ng engine. Ang karaniwang buhay ng serbisyo bago ang kabiguan na ito sa stop-and-go urban na pagmamaneho ay 80,000 hanggang 120,000 km ; sa mga high-slip application (hill-start heavy use) bumababa ang figure sa 50,000 km o mas mababa .

Pattern ng Ingay

Paggiling Kapag Ganap na Inilabas ang Clutch (Pedal Up)

Kung ang paggiling ay naroroon na ang pedal ay ganap na pinakawalan (clutch ay nakatutok, ang sasakyan ay normal na nagmamaneho), at mawawala kapag bahagyang idiniin ang pedal, ang throw out na bearing ay humihila laban sa mga daliri ng pressure plate kahit na walang pedal input. Sa mga mekanikal na sistema ng linkage, kadalasang nangangahulugan ito na ang libreng paglalaro ay na-adjust sa zero o ang cable ay naunat at pagkatapos ay sobrang hinigpitan sa panahon ng pagsasaayos. Sa diagram, ang resting position ng bearing ay lumipat pasulong hanggang sa madikit ito sa pressure plate finger tip. Ito ay hindi isang depekto sa tindig - ito ay isang error sa pag-setup ng linkage - ngunit kung hindi naitama, ang patuloy na pag-load ay nagpapabilis sa pagkapagod sa tindig at ang tindig ay mabibigo sa loob 10,000 hanggang 30,000 km .

Pattern ng Pakiramdam

Panginginig ng boses sa pamamagitan ng pedal sa panahon ng pakikipag-ugnayan

Ang vibration ng pedal sa sandali ng clutch take-up ay maaaring magpahiwatig ng throw out bearing na nakabuo ng radial play (ang panloob na lahi ay maluwag sa hub). Sa diagram, ang radial play ay nangangahulugan na ang bearing centerline ay hindi na co-axial sa input shaft centerline. Ang nagreresultang misalignment ay nagdudulot ng hindi pare-parehong pagdikit sa mga tip ng daliri ng spring ng diaphragm — ang ilang daliri ay nagdadala ng mas maraming karga kaysa sa iba — na lumilikha ng pumipintig na puwersa ng pakikipag-ugnayan. Ang parehong sintomas ay maaaring magmula sa isang nasira na pressure plate o pagod na disc, kaya dapat kumpirmahin ang diagnosis pagkatapos alisin ang transmission.

Pattern ng Pakiramdam

Napakabigat na Pedal na Walang Ingay

Ang isang throw out na bearing na nagbubuklod sa hub o manggas nito - sa halip na masira sa loob - ay gumagawa ng mas mataas na puwersa ng aktuasyon nang walang ingay. Ang tindig ay gumagalaw nang aksial ngunit may alitan. Sa diagram, tumutugma ito sa interface ng hub-to-sleeve na nagkakaroon ng corrosion o burr na lumalaban sa pag-slide. Ang paghuhugas ng pampadulas mula sa hindi wastong paglilinis ng paggamit ng solvent sa panahon ng isang serbisyo ng paghahatid ay ang pinakakaraniwang dahilan. Ang graphite-impregnated sleeve coatings sa mga modernong hub ay idinisenyo upang labanan ito, ngunit ang mga ito ay madaling kapitan ng solvent stripping.

Mga Dimensyon at Clearance ng Pag-install — Ano ang Tinutukoy ng Diagram

Ang isang maayos na iginuhit na diagram ng pag-install ng bearing ay may kasamang bloke ng sukat na may hindi bababa sa mga sumusunod na detalye. Ang mga halagang ito ay nag-iiba ayon sa sasakyan ngunit ang talahanayan sa ibaba ay nagbibigay ng mga kinatawan ng hanay na pinagsama-sama mula sa mga manual ng serbisyo ng OEM sa mga pangunahing manufacturer kabilang ang ZF, Sachs, LuK, Valeo, at Exedy na teknikal na dokumentasyon.

Talahanayan 2 — Itapon ang Mga Saklaw ng Pagtutukoy ng Pag-install ng Bearing (Pasahero na Sasakyan)
Pagtutukoy	Karaniwang Saklaw	Punto ng Pagsukat	Mga Tala
tindig free play	1.0–3.0 mm	Sa tindig contact face	Mechanical linkage lang
Pedal libreng paglalakbay	10–30 mm	Sa pedal pad	Pinalakas ng ratio ng pedal
tindig axial travel	8–18 mm	Pag-alis ng hub	Dapat i-clear ang diaphragm sa ganap na paglabas
Sleeve-to-hub radial clearance	0.02–0.10 mm	Input shaft retainer OD	Pinapayagan ang self-centering sa ilalim ng pagkarga
Lalim ng pakikipag-ugnayan sa dulo ng tinidor	3–6 mm	Tip ng tinidor sa hub groove	Ang hindi sapat na lalim ay nagiging sanhi ng pagtalon ng tinidor
Diaphragm spring finger height tolerance	±0.5 mm (max na variation)	Sa lahat ng daliri	Ang paglampas nito ay nagiging sanhi ng clutch judder

Kapag nag-i-install ng kapalit na throw out bearing, ang bloke ng dimensyon ng diagram ay dapat gamitin bilang isang checklist laban sa mga as-assembled na mga sukat na ginawa bago muling i-install ang transmission. Ang paglaktaw sa hakbang na ito ay ang nag-iisang pinakakaraniwang dahilan ng maagang pag-uulit ng pagkabigo — partikular sa mga sasakyang may mataas na mileage kung saan binago ng fork pivot wear ang epektibong geometry ng lever mula sa kung ano ang ipinapalagay ng diagram.

Ang CSC Throw Bearing Diagram — Isang Ibang Arkitektura

Ang disenyo ng concentric slave cylinder ay nararapat sa sarili nitong seksyon dahil ang diagram nito ay mukhang ganap na naiiba mula sa conventional fork-actuated na layout. Maraming mga technician na sinanay sa mga mas lumang sasakyan ang maling natukoy ang mga CSC diagram o nagtatangkang iangkop ang mga nakasanayang pamamaraan sa pagpapalit ng bearing sa mga aplikasyon ng CSC na may mamahaling kahihinatnan.

Ano ang Ipinapakita ng CSC Diagram

Ang CSC diagram ay isang cross-section sa pamamagitan ng hydraulic cylinder body. Ang mga pangunahing tampok na makikita sa pagguhit ay kinabibilangan ng:

Ang hydraulic inlet port at bleed screw port sa panlabas na housing
Ang annular piston na dumudulas nang axially sa loob ng cylinder bore
Ang piston seal (karaniwang EPDM lip seal o O-ring) at ang axial position nito na nauugnay sa port
Ang throw out bearing ay pinindot o snap-fit sa ilong ng piston
Ang return spring (kung nilagyan) na nagpapanatili sa bearing na nakikipag-ugnayan sa mga daliri ng pressure plate
Ang mounting flange bolt pattern na matatagpuan ang CSC sa bell housing

Walang tinidor, walang pivot stud, at walang cable/rod sa diagram. Ang clutch master cylinder sa pedal box ay direktang kumokonekta sa unit na ito sa pamamagitan ng hydraulic line. Ang throw out bearing sa system na ito ay nakakakita ng tuluy-tuloy na preload force na 50 hanggang 200 N (ang contact force mula sa return spring o diaphragm spring pre-load) sa lahat ng oras, kahit na ang pedal ay inilabas — kaya naman ang CSC throw out bearings ay dapat ma-rate para sa tuluy-tuloy na operasyon, hindi sa pasulput-sulpot na paggamit.

Mga Karaniwang Maling Pagbasa ng CSC Diagram

Ang pinaka-madalas na error kapag binibigyang kahulugan ang isang CSC diagram ay ang maling pagtukoy sa bleed port bilang isang lubrication fitting. Ang dalawa ay maaaring magkamukha sa isang eskematiko ngunit nagsisilbing ganap na magkaibang mga layunin. Ang pagtatangkang lagyan ng grasa ang isang bleed port ay nagpapapasok ng lubricant sa hydraulic circuit, na nakontamina ang brake/clutch fluid at sinisira ang piston seal sa loob ng ilang daang kilometro.

Ang pangalawang karaniwang error ay ang maling pagbasa sa paraan ng pag-mount ng bearing sa piston. Ang ilang mga CSC bearings ay isang press-fit at hindi maaaring ihiwalay mula sa piston nang hindi sinisira ang piston; ang iba ay gumagamit ng snap ring at magagamit nang hiwalay. Nililinaw ito ng view ng seksyon ng diagram — ang press-fit joint ay hindi nagpapakita ng groove o clip feature sa bearing-to-piston interface, habang ang snap-ring joint ay nagpapakita ng groove at clip cross-section.

Sa mga sasakyan tulad ng DSG dual-clutch transmission ng Volkswagen Group, mayroon talaga dalawang CSC unit sa parehong bell housing — isa para sa bawat partial transmission — at ang kanilang mga diagram ay mga mirror na imahe ng bawat isa. Ang nakakalito na K1 at K2 bearings sa panahon ng reassembly ay nagreresulta sa isang transmission na hindi maaaring tanggalin ang alinman sa clutch pack.

Performance at Racing Throw Bearing Diagram Differences

Ang mga high-performance at racing throw out na mga bearings ay inengineered sa ibang pamantayan kaysa sa mga kapalit ng OEM, at malinaw na ipinapakita ng kanilang mga diagram ang mga pagkakaibang ito. Ang pag-unawa sa diagram ay nakakatulong kapag tinutukoy ang tamang performance bearing para sa isang partikular na antas ng kapangyarihan.

Angular-Contact Bearing Design

Kadalasang pinapalitan ng mga race throw out bearings ang karaniwang deep-groove ball bearing ng isang angular-contact na disenyo, na makikita sa diagram bilang isang ball set na nakaposisyon sa isang anggulo (karaniwang 15° hanggang 40° ) na may kaugnayan sa race bore axis. Ang geometry na ito ay nagpapahintulot sa tindig na magdala ng mas mataas na pinagsamang axial at radial load nang hindi tumataas ang laki ng sobre. Ang Tilton Engineering 40-series clutch release bearing, halimbawa, ay gumagamit ng isang katugmang set ng angular-contact bearings na na-rate upang mahawakan ang mga release load hanggang sa 4,000 N — halos tatlong beses ang karaniwang karga ng pampasaherong sasakyan.

Self-Aligning (Spherical) Contact Face

Sa diagram ng isang self-aligning performance release bearing, ang contact face ay nagpapakita ng isang spherical o convex na profile sa halip na isang flat face. Binabayaran ng geometry na ito ang maliit na misalignment sa pagitan ng throw out bearing axis at ng diaphragm spring finger plane — misalignment na nagiging mas makabuluhan sa mga application na may mataas na lakas kung saan maaaring ilipat ng engine torque reaction ang drivetrain sa ilalim ng load. Ang spherical na mukha ay muling namamahagi ng contact stress, binabawasan ang pinakamataas na Hertzian contact stress na nagdudulot ng finger brinelling.

Adjustable Bearing Taas

Ang ilang performance fork-actuated throw out bearings ay may adjustable na piraso ng ilong na nagbabago sa epektibong taas ng contact face na may kaugnayan sa bearing body. Sa diagram ito ay ipinapakita bilang isang sinulid na kwelyo na may lock nut. Nagbibigay-daan ito sa parehong bearing na ma-configure para sa iba't ibang taas ng daliri ng pressure plate — kapaki-pakinabang kapag hinahalo ang mga aftermarket pressure plate sa kasalukuyang fork geometry. Karaniwan ang saklaw ng pagsasaayos ng taas ±5 mm .

Mga Graphite Release Bearing (Vintage / Uri ng Tsinelas)

Ang mga vintage racing diagram ay minsan ay nagpapakita ng graphite block release bearing — isang slipper bearing na hindi umiikot ngunit dumudulas sa diaphragm spring fingers gamit ang carbon-graphite na mukha. Walang mga bola o karera sa disenyo na ito. Ang diagram ay nagpapakita ng solidong grapayt o PTFE pad na puno ng carbon sa isang steel carrier. Ang disenyong ito ay nangangailangan ng tuluy-tuloy na pakikipag-ugnayan (zero free play) at bumubuo ng friction heat na naglilimita sa paggamit sa mga sustained-operation circuit kaysa sa pagmamaneho sa kalye na may paulit-ulit na mga ikot ng pakikipag-ugnayan.

Mga Interval sa Pagpapanatili at Kailan Papalitan Batay sa Mga Indicator ng Pagsuot ng Diagram

Ang mga throw out na bearings ay inuri bilang isang wear item, at pangkalahatang inirerekomenda ng OEM guide na palitan ang bearing sa tuwing pinapalitan ang clutch disc at pressure plate — anuman ang nakikitang kondisyon ng bearing. Ang katwiran ay tapat: ang gastos sa paggawa ng muling pag-alis ng transmission kung ang bearing ay nabigo sa ilang sandali pagkatapos ng serbisyo ng clutch ay maraming beses ang halaga ng mismong bearing.

50,000–80,000 km Mark

Para sa mabigat na pagmamaneho sa lunsod (madalas na paggamit ng clutch, stop-and-go), ito ang unang mileage kung saan ipinapayong mag-inspeksyon ng bearing. Kung ang transmission ay ibinabagsak para sa ibang dahilan (serbisyo ng gearbox, dual-mass flywheel replacement), ang bearing ay dapat suriin para sa axial play na mas malaki kaysa sa 0.3 mm at radial play na mas malaki kaysa sa 0.2 mm , sinusukat gamit ang bearing sa input shaft sleeve.

Clutch Service Interval (Anumang Mileage)

Ang anumang clutch job ay isang automatic throw out bearing replacement. Ito ang pamantayan ng industriya na rekomendasyon mula sa Sachs, LuK, Valeo, at Exedy — lahat sila ay nagbibigay ng mga throw out na bearings sa kanilang mga pakete ng clutch kit para sa kadahilanang ito. Ang pagtatangkang muling gamitin ang orihinal na bearing na may bagong clutch kit ay mawawala ang warranty ng clutch kit sa karamihan ng mga brand.

Pagpapalit na Nakabatay sa Ingay (Anumang Mileage)

Ang ingay na umaasa sa clutch-pedal — ingay na lumalabas o nawawala sa paggalaw ng pedal — ay sapat na katwiran para sa pagpapalabas ng bearing na kapalit anuman ang mileage. Ang pagwawalang-bahala sa sintomas na ito ay nanganganib na makumpleto ang bearing seizure, na maaaring i-lock ang clutch sa isang nakahiwalay na posisyon (sasakyan ay hindi makapagmaneho) o maging sanhi ng mga contact face fragment na makapinsala sa pressure plate na mga daliri ng diaphragm, na gawing isang buong clutch kit na kapalit ang isang bearing replacement.

CSC Hydraulic Leak (Anumang Mileage)

Ang isang CSC throw out bearing na nagsisimulang tumagas ng hydraulic fluid ay may bigong piston seal. Dahil ang tindig ay integral sa piston, ang buong CSC unit ay dapat mapalitan. Ang kontaminasyon ng hydraulic fluid ng clutch friction disc ay ang pangalawang kahihinatnan — kahit na isang maliit na halaga ng clutch fluid sa ibabaw ng disc ay binabawasan ang friction coefficient mula sa humigit-kumulang 0.35 hanggang sa ibaba 0.15 , na nagiging sanhi ng clutch slip sa buong torque.

Mga Lubrication Point sa Throw Out Bearing Diagram

Ang bawat propesyonal na throw out bearing installation diagram ay nagmamarka ng mga partikular na lubrication point na may simbolo ng grasa. Ang paglalagay ng lubricant sa maling lokasyon — o paggamit ng maling uri — ay nagdudulot ng mas maraming problema gaya ng hindi paglalapat ng anuman.

Input Shaft Retainer Sleeve / Hub Bore Interface

A light film ng high-melting-point grease (NLGI grade 2, lithium complex o molybdenum disulfide base) ay inilalapat sa labas ng input shaft bearing retainer sleeve kung saan dumudulas ang hub. Ang pelikula ay dapat na manipis — nakikitang saklaw na walang labis. Ang sobrang grasa ay lumilipat papunta sa clutch disc, na nakontamina ang friction surface.

Fork Pivot Ball Stud

Ang fork pivot socket ay tumatanggap ng maliit na halaga ng parehong high-melting-point grease. Sa mga pivot ng ball-stud, inilalagay ang grasa sa ibabaw ng bola. Sa mga pivot na uri ng shaft, ang mga bushing sa bawat dulo ng fork shaft ay tumatanggap ng grasa sa pamamagitan ng isang Zerk fitting kung naroroon, o kapag na-disassembly.

Mga Tip sa Fork sa Hub Contact Points

Kung saan ang mga tip ng tinidor ay nakikipag-ugnayan sa mga tainga o uka ng bearing hub, pinipigilan ng kaunting grasa ang kaagnasan at binabawasan ang stick-slip na nagdudulot ng clutch pedal chatter. Tanging ang contact area — hindi ang buong dulo ng tinidor — ang nakakatanggap ng grasa.

HUWAG Mag-lubricate: Bearing Contact Face

Dapat manatiling tuyo ang throw out bearing contact face na dumampi sa diaphragm spring fingers. Ang grasa sa ibabaw na ito ay lumilikha ng isang slip plane na maaaring maging sanhi ng paglakad ng mga daliri sa mukha ng bearing nang sira-sira, na gumagawa ng vibration at nagpapabilis ng pagkasira sa parehong mga bahagi. Ang mga modernong bearings ay pinalamanan ng pabrika sa loob at selyadong - hindi sila nangangailangan ng karagdagang pagpapadulas .

Mga Madalas Itanong Tungkol sa Mga Throw Out Bearing Diagram at Pagpapalit

Ano ang pagkakaiba sa pagitan ng throw out bearing at release bearing?

Pareho silang bahagi na tinutukoy ng dalawang magkaibang pangalan. "Itapon ang tindig" ay ang tradisyonal na termino sa North American. Ang "release bearing" ay mas karaniwan sa European service literature at sa OEM parts catalogs mula sa mga manufacturer tulad ng ZF, Sachs, at Valeo. Ang ilang mga diagram ng serbisyo ay gumagamit ng "clutch release bearing" (CRB) bilang pormal na pagtatalaga. Ang lahat ng tatlong termino ay naglalarawan ng parehong tindig na nagtatanggal ng clutch kapag pinindot ang pedal.

Maaari ba akong mag-diagnose ng masamang throw out bearing nang hindi inaalis ang transmission?

Oo, nang may makatwirang pagtitiwala. Ang bagsak na throw out bearing ay halos palaging gumagawa ng ingay na partikular na nakatali sa posisyon ng clutch pedal. Habang tumatakbo ang makina, dahan-dahang idiin ang clutch pedal. Kung ang isang ingay (humirit, gumiling, o huni) ay nagsimula sa sandaling magsimulang gumalaw ang pedal at pagkatapos ay magpalit ng karakter o huminto malapit sa sahig, ang throw out bearing ang pangunahing pinaghihinalaan. Kung ang ingay ay naroroon sa lahat ng oras anuman ang posisyon ng pedal, ang isyu ay mas malamang sa transmission mismo. Direktang nauugnay ang pedal-dependent noise test na ito sa resting-vs.-released bearing position ng diagram: ang bearing lang ang gumagalaw kapag gumagalaw ang pedal, kaya ang ingay na sumusubaybay sa paglalakbay ng pedal ay dapat magmula sa bearing o sa mga agarang contact point nito.

Paano naiiba ang throw out bearing diagram para sa pull-type clutch kumpara sa push-type clutch?

Sa isang push-type clutch (ang pinakakaraniwang disenyo), ang throw out bearing ay nasa gilid ng gearbox ng pressure plate at itinutulak patungo sa makina upang i-depress ang diaphragm spring fingers. Sa isang pull-type clutch, ang release mechanism ay nasa gilid ng engine ng pressure plate, at hinihila ng bearing ang mga daliri palayo sa gilid ng flywheel. Ang puwersa ng arrow ng diagram at direksyon ng paglalakbay sa tindig ay ganap na nagbabalik sa pagitan ng dalawang disenyo. Ang mga pull-type na clutch ay dating karaniwan sa mga kagamitang pang-agrikultura at ilang European truck (Eaton Fuller, halimbawa) ngunit lumalabas paminsan-minsan sa mga high-performance na aftermarket na mga setup dahil nag-aalok ang mga ito ng mas pare-parehong pedal feel sa matataas na clamping load.

Ano ang ibig sabihin kapag ang throw out bearing diagram ay nagpapakita ng tampok na "nakasentro sa sarili"?

Ang self-centering (tinatawag ding lumulutang o self-aligning) na throw out bearings ay may hub-to-outer-body fit na nagbibigay-daan sa isang maliit na halaga ng radial float - karaniwang 0.5 hanggang 2.0 mm ng radial movement — sa pagitan ng hub na nakasakay sa input shaft sleeve at ng panlabas na katawan na kumontak sa pressure plate. Ang float na ito ay nagbibigay-daan sa bearing na ihanay ang sarili nito sa mga tip ng daliri sa spring finger ng pressure plate kahit na ang clutch ay hindi perpektong concentric sa input shaft. Ipinapakita ito ng diagram bilang isang clearance gap sa pagitan ng hub OD at ng outer carrier ID, kadalasang may wave spring o centering spring na nagpapanatili sa panlabas na katawan na nakasentro habang hindi nakikipag-ugnayan nang hindi pinipigilan ang radial na paggalaw sa ilalim ng pagkarga.

Bakit ang aking bagong throw out na tindig ay gumagawa ng ingay kaagad pagkatapos ng pag-install?

Ang bagong itinapon na ingay ng bearing kaagad pagkatapos ng pag-install ay halos palaging nagpapahiwatig ng isa sa tatlong mga error sa pag-install na makikita sa diagram: (1) Ang libreng paglalaro ay hindi naitakda nang tama at ang bearing ay nakikipag-ugnayan sa mga daliri ng pressure plate habang nakapahinga, tumatakbo sa ilalim ng tuluy-tuloy na pagkarga at nagdudulot ng init na ingay. (2) Ang hub sleeve ay hindi lubricated bago i-install, kaya ang bearing ay nagbubuklod sa input shaft retainer at hindi malayang dumudulas. (3) Ang mga tip ng tinidor ay hindi nakalagay nang tama sa hub groove, na nagiging sanhi ng pagkiling ng bearing sa off-axis at pagdikit sa mga daliri ng pressure plate sa isang anggulo. Bumalik sa dimensyon ng clearance ng diagram at dimensyon ng lalim ng pakikipag-ugnayan ng tinidor upang i-verify ang tatlong puntong ito bago ipagpalagay na ang bearing mismo ay may depekto.

Mayroon bang paraan upang palitan lamang ang throw out bearing nang hindi pinapalitan ang buong clutch kit?

Sa teknikal na oo, ngunit hindi ito inirerekomendang pagsasanay. Ang pagpapalit lamang ng throw out bearing ay nangangailangan pa rin ng ganap na pag-alis ng transmission sa karamihan ng mga sasakyan — katumbas ng paggawa sa isang kumpletong clutch job. Dahil ang clutch disc, pressure plate, at throw out bearing wear sa magkaugnay na mga rate (lahat sila ay napapailalim sa parehong bilang ng engagement cycle), ang pag-install ng bagong bearing laban sa pagod na pressure plate at disc ay nangangahulugan na ang bagong bearing ay makakatagpo ng mga pagod na diaphragm spring na mga daliri na maaaring hindi pantay ang taas (lampas sa 0.5 mm tolerance na ipinapakita sa isang araw na pattern ng pagkasira), at nagiging sanhi ng pag-vibrate ng pattern ng diagram. Karaniwan ang halaga ng bearing kit kumpara sa kumpletong clutch kit mas mababa sa 15–25% ng kabuuang gastos sa pagkukumpuni , ginagawang hindi makatwiran ang pagpapalit ng bahagi.

Ang mga de-kuryenteng sasakyan (EV) ba ay may itinapon na mga bearings?

Ang mga karaniwang battery-electric vehicle (BEV) ay walang mga manual clutches at samakatuwid ay walang throw out bearing. Ang de-koryenteng motor ay kumokonekta sa mga gulong sa pagmamaneho sa pamamagitan ng fixed-ratio na single-speed reduction gear na walang mekanismo ng clutch. Gayunpaman, ang ilang performance EV application at ilang hybrid na configuration ay gumagamit ng mga automated manual transmission o dual-clutch transmission na nagpapanatili ng clutch pack — sa mga kasong ito, ginagamit ang mga electrically actuated CSC unit at naglalaman ang mga ito ng throw out bearing, bagama't kontrolado ito ng electronic clutch actuator sa halip na isang hydraulic circuit na pinapatakbo ng pedal.

Anong grasa ang napupunta sa input shaft sleeve kapag nag-i-install ng throw out bearing?

Ang tala ng lubrication ng throw out na bearing diagram ay tumutukoy sa isang mataas na temperatura, mataas na natutunaw na grasa na tugma sa kapaligiran ng clutch. Karamihan sa mga manufacturer ng OEM at clutch kit (LuK, Sachs, Valeo, Exedy) ay may kasamang maliit na sachet ng naaangkop na grasa sa clutch kit. Kung hiwalay ang pagkukunan, a molybdenum disulfide (MoS2) grease, NLGI grade 2 , na may dropping point sa itaas 180°C ay angkop. Ang copper anti-seize compound ay minsan ginagamit ng mga technician ngunit hindi perpekto dahil mas madali itong lumipat at ang mataas na thermal conductivity nito ay maaaring mapabilis ang paglipat ng init sa bearing hub. Huwag kailanman gumamit ng wheel bearing grease o chassis grease — pareho ay masyadong malambot at matunaw sa ilalim ng clutch heat, na lumilipat sa ibabaw ng disc.
